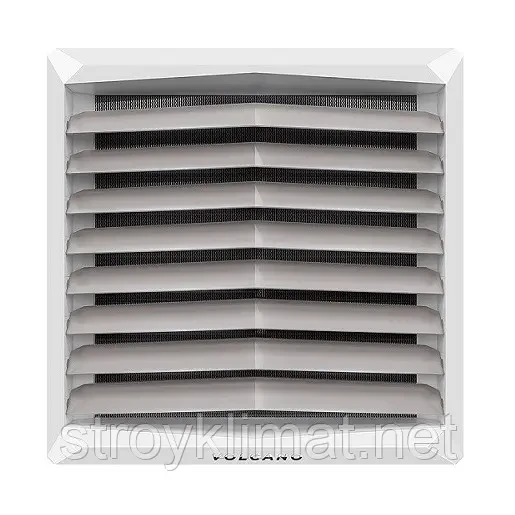

Volcano VR Mini ЄС, 3-20 кВт, 2100 м3/ч
Тепловентилятор водяний Volcano
Повітряно-опалювальні агрегати Volcano виробництва польської компанії EuroHeat представляють собою водяні тепловентилятори, тобто тепловентилятори, які для нагріву повітря використовують 90-градусну воду, нагріту будь-яким джерелом тепла (локальний котел або міська мережа теплопостачання). По суті, це водяні калорифери з вентилятором в одному корпусі.
Для нормальної роботи тепловентиляторам Volcano не потрібен вуличне повітря, так як вони використовують повітря, наявний в приміщенні. З допомогою вентилятора і спеціальних жалюзі струменя теплого повітря рівномірно розподіляються в чотирьох напрямках.
В автоматичному режимі тепловентилятори водяні Volcano здатні точно підтримувати задану температуру. Тепловентилятор Volcano обладнаний найточнішим термодатчиком, який кожну хвилину звіряє температуру в приміщенні з заданим значенням.
Тому відключається і включається автоматично, і не буде працювати без необхідності. Це означає також реальне зниження експлуатаційних витрат.
Переваги
|
Застосування
|
Порівняльні технічні характеристики
| Параметри Volcano | Од. зм. | VR Mini |
| Кількість рядів теплообмінника | - | 2 |
| Максимальна витрата повітря | м3/год | 2100 |
| Діапазон теплових потужностей | кВт | 3-20 |
| Максимальна температура теплоносія | °З | 130 |
| Максимальний робочий тиск | МПа | 1,6 |
| Максимальна довжина горизонтального потоку повітря | м | 14 |
| Максимальна довжина вертикального потоку повітря | м | 8 |
| Внутрішній об'єм теплообмінника | дм3 | 1,12 |
| Діаметр приєднувальних патрубків | " | 3/4 |
| Маса тепловентилятора (без води) | кг | 17,5 |
| Напруга /частота електроживлення | В/Гц | 1 ~ 230/50 |
| Потужність електродвигуна | кВт | 0,115 |
| Номінальний струм електродвигуна | А | 0,53 |
| Частота обертання електродвигуна | об/хв | 1450 |
| Ступінь захисту електродвигуна | - | IP 54 |
| Колір виконання | Передня частина: RAL 9016 Traffic White, задня частина + консоль - RAL 7036 Platinum Grey, вентилятор - RAL 6038 Green |
Теплові характеристики тепловентиляторів Volcano
Умовні позначення:
Tz - температура води на вході в тепловентилятор, Tp - температура води на виході з тепловентилятора.
Tp1 - температура повітря на вході в тепловентилятор, Tp2 - температура повітря на виході з тепловентилятора.
Pg - теплова потужність обігрівача.
Qp - витрата повітря, Qw - витрата води.
Δp - падіння тиску в теплообміннику (гідравлічне опір).
Volcano VR Mini
| Параметри Tz/Tp [°C] | |||||||||||||||||
| 90/70 [°C] | 80/60 [°C] | 70/50 [°C] | 50/30 [°C] | ||||||||||||||
|
Tp1 °C |
Qp м3/год |
Pg кВт |
Tp2 °C |
Qw м3/год |
Δp кПа |
Pg кВт |
Tp2 °C |
Qw м3/год |
Δp кПа |
Pg кВт |
Tp2 °C |
Qw м3/год |
Δp кПа |
Pg кВт |
Tp2 °C |
Qw м³/ч |
Δp кПа |
| 0 | 2100 | 20,7 | 29,5 | 0,92 | 13,9 | 17,9 | 25,4 | 0,79 | 10,7 | 15,1 | 21,4 | 0,66 | 7,9 | 9,2 | 13,1 | 0,4 | 3,4 |
| 1650 | 18,1 | 32,6 | 0,8 | 10,7 | 15,6 | 28,2 | 0,69 | 8,3 | 13,1 | 23,7 | 0,58 | 6,1 | 8 | 14,6 | 0,35 | 2,6 | |
| 1100 | 14,1 | 38,3 | 0,63 | 6,8 | 12,2 | 33,2 | 0,54 | 5,3 | 10,3 | 27,9 | 0,45 | 3,9 | 6,3 | 17,2 | 0,28 | 1,7 | |
| 5 | 1650 | 16,9 | 35,6 | 0,75 | 9,5 | 16,6 | 28,6 | 0,73 | 9,3 | 13,7 | 24,5 | 0,6 | 6,6 | 7,6 | 16,1 | 0,34 | 2,5 |
| 2100 | 19,4 | 32,6 | 0,86 | 12,3 | 14,5 | 31,1 | 0,64 | 7,2 | 12 | 26,6 | 0,53 | 5,2 | 6,8 | 17,4 | 0,3 | 2 | |
| 1100 | 13,3 | 40,9 | 0,59 | 6 | 11,3 | 35,8 | 0,5 | 4,6 | 9,4 | 30,5 | 0,41 | 3,3 | 5,4 | 19,6 | 0,23 | 1,3 | |
| 10 | 2100 | 18,1 | 35,7 | 0,8 | 10,8 | 15,3 | 31,7 | 0,67 | 8 | 12,4 | 27,6 | 0,54 | 5,5 | 6,4 | 19,1 | 0,28 | 1,7 |
| 1650 | 15,8 | 35,5 | 0,7 | 8,4 | 13,3 | 34,1 | 0,59 | 6,2 | 10,8 | 29,5 | 0,47 | 4,3 | 5,6 | 20,1 | 0,24 | 1,4 | |
| 1100 | 12,4 | 43,5 | 0,55 | 5,3 | 10,4 | 38,3 | 0,46 | 3,9 | 8,5 | 33 | 0,37 | 2,8 | 4,4 | 21,9 | 0,19 | 0,9 | |
| 15 | 2100 | 16,8 | 38,8 | 0,74 | 9,4 | 13,9 | 34,8 | 0,61 | 6,7 | 11 | 30,7 | 0,48 | 4,4 | 4,9 | 22 | 0,22 | 1,1 |
| 1650 | 14,6 | 41,4 | 0,65 | 7,3 | 12,1 | 37 | 0,54 | 5,2 | 9,6 | 32,4 | 0,42 | 3,5 | 4,3 | 22,8 | 0,19 | 0,9 | |
| 1100 | 11,5 | 46,1 | 0,51 | 4,6 | 9,5 | 40,9 | 0,42 | 3,3 | 7,6 | 35,5 | 0,33 | 2,2 | 3,3 | 24,1 | 0,15 | 0,5 | |
| 20 | 2100 | 15,5 | 41,9 | 0,69 | 8 | 12,6 | 37,9 | 0,56 | 5,6 | 9,7 | 33,7 | 0,42 | 3,5 | 3,3 | 24,7 | 0,14 | 0,5 |
| 1650 | 13,5 | 44,3 | 0,6 | 6,2 | 11 | 39,8 | 0,48 | 4,3 | 8,4 | 35,2 | 0,37 | 2,7 | 2,8 | 25,1 | 0,12 | 0,4 | |
| 1100 | 10,6 | 48,6 | 0,47 | 4 | 8,6 | 43,4 | 0,38 | 2,8 | 6,6 | 38 | 0,29 | 1,8 | 1,9 | 25,2 | 0,08 | 0,2 | |
Технические параметры при разных скоростях вращения вентилятора
Исходные условия при измерении уровня шума: объем помещения 1500 м³, измерение производилось на расстоянии 5 м.
VOLCANO VR Mini
| Скорость вращения вентилятора | - | III | II | I |
| Производительность вентилятора | м³/час | 2100 | 1650 | 1100 |
| Уровень шума на расстоянии 5 м | дБ (А) | 52 | 42 | 29 |
| Мощность электродвигателя | Вт | 115 | 68 | 48 |
| Максимальная дальность горизонтальной струи воздуха | м | 14 | 8 | 5 |
| Максимальна дальність вертикального струменя повітря | м | 8 | 5 | 3 |
- Ціна: 12 207 ₴
