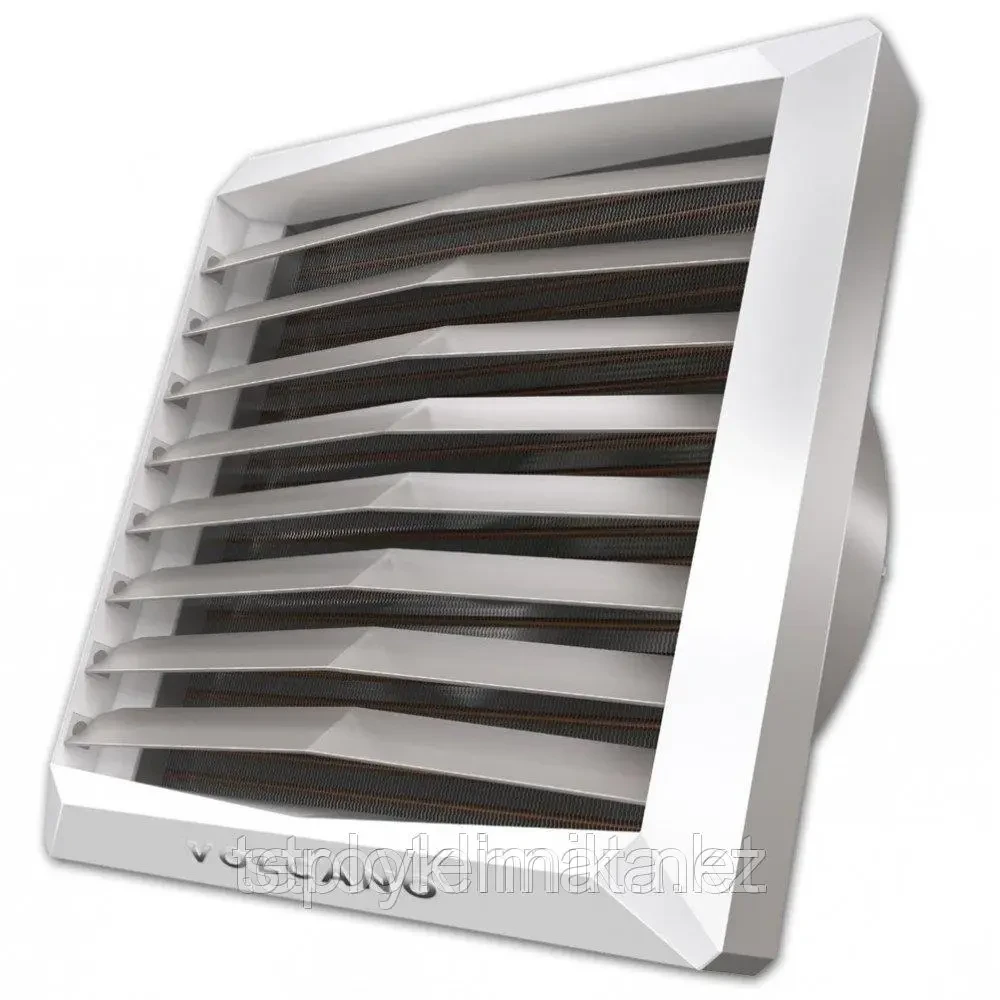

Volcano VR3 ЄС, 13-75 кВт, 5700 м3/год
Тепловентилятор водяний Volcano
Повітряно-опалювальні агрегати Volcano виробництва польської компанії EuroHeat представляють собою водяні тепловентилятори, тобто тепловентилятори, які для нагріву повітря використовують 90-градусну воду, нагріту будь-яким джерелом тепла (локальний котел або міська мережа теплопостачання). По суті, це водяні калорифери з вентилятором в одному корпусі.
Для нормальної роботи тепловентиляторам Volcano не потрібен вуличне повітря, так як вони використовують повітря, наявний в приміщенні. З допомогою вентилятора і спеціальних жалюзі струменя теплого повітря рівномірно розподіляються в чотирьох напрямках.
В автоматичному режимі тепловентилятори водяні Volcano здатні точно підтримувати задану температуру. Тепловентилятор Volcano обладнаний найточнішим термодатчиком, який кожну хвилину звіряє температуру в приміщенні з заданим значенням.
Тому відключається і включається автоматично, і не буде працювати без необхідності. Це означає також реальне зниження експлуатаційних витрат.
Переваги
|
Застосування
|
Порівняльні технічні характеристики
| Параметри Volcano | Од. зм. | VR3 |
| Кількість рядів теплообмінника | - | 3 |
| Максимальна витрата повітря | м3/год | 5700 |
| Діапазон теплових потужностей | кВт | 13-75 |
| Максимальна температура теплоносія | °З | 130 |
| Максимальний робочий тиск | МПа | 1,6 |
| Максимальна довжина горизонтального потоку повітря | м | 25 |
| Максимальна довжина вертикального потоку повітря | м | 12 |
| Внутрішній об'єм теплообмінника | дм3 | 3,1 |
| Діаметр приєднувальних патрубків | " | 3/4 |
| Маса тепловентилятора (без води) | кг | 31 |
| Напруга /частота електроживлення | В/Гц | 1 ~ 230/50 |
| Потужність електродвигуна | кВт | 0,41 |
| Номінальний струм електродвигуна | А | 1,7 |
| Частота обертання електродвигуна | об/хв | 1380 |
| Ступінь захисту електродвигуна | - | IP 54 |
| Колір виконання | Передня частина: RAL 9016 Traffic White, задня частина + консоль - RAL 7036 Platinum Grey, вентилятор - RAL 6038 Green |
Теплові характеристики тепловентиляторів Volcano
Умовні позначення:
Tz - температура води на вході в тепловентилятор, Tp - температура води на виході з тепловентилятора.
Tp1 - температура воздуха на входе в тепловентилятор, Tp2 - температура воздуха на выходе из тепловентилятора.
Pg - тепловая мощность тепловентилятора.
Qp - расход воздуха, Qw - расход воды.
Δp - падение давления в теплообменнике (гидравлическое сопротивление).
Volcano VR3
| Параметры Tz/Tp [°C] | |||||||||||||||||
| 90/70 [°C] | 80/60 [°C] | 70/50 [°C] | 50/30 [°C] | ||||||||||||||
|
Tp1 °C |
Qp м³/ч |
Pg кВт |
Tp2 °C |
Qw м³/ч |
Δp кПа |
Pg кВт |
Tp2 °C |
Qw м³/ч |
Δp кПа |
Pg кВт |
Tp2 °C |
Qw м³/ч |
Δp кПа |
Pg кВт |
Tp2 °C |
Qw м³/ч |
Δp кПа |
| 0 | 5700 | 75,0 | 39 | 3,31 | 32,6 | 64,5 | 33,8 | 2,85 | 25,1 | 54,3 | 28,4 | 2,39 | 18,4 | 33,6 | 17,6 | 1,46 | 7,8 |
| 4100 | 60,6 | 44,1 | 2,69 | 22 | 52,5 | 38,2 | 2,32 | 17 | 44,3 | 32,2 | 1,95 | 12,5 | 27,5 | 20 | 1,2 | 5,4 | |
| 3000 | 49,5 | 49,2 | 2,19 | 15 | 42,9 | 42,7 | 1,89 | 11,6 | 36,3 | 36,1 | 1,59 | 8,6 | 22,6 | 22,5 | 0,98 | 3,7 | |
| 5 | 5700 | 69,9 | 41,6 | 3,1 | 28,9 | 59,8 | 36,3 | 2,64 | 21,7 | 49,6 | 31 | 2,18 | 15,5 | 28,7 | 20 | 1,25 | 5,8 |
| 4100 | 56,8 | 46,3 | 2,52 | 19,5 | 48,7 | 40,4 | 2,15 | 14,8 | 40,5 | 34,4 | 1,78 | 10,6 | 23,5 | 22,1 | 1,02 | 4 | |
| 3000 | 46,4 | 51,1 | 2,06 | 13,3 | 39,8 | 44,6 | 1,76 | 10,1 | 33,1 | 37,9 | 1,46 | 7,3 | 19,3 | 24,2 | 0,84 | 2,8 | |
| 10 | 5700 | 65,2 | 44,1 | 2,89 | 25,3 | 55 | 38,8 | 2,43 | 18,6 | 44,8 | 33,4 | 1,97 | 12,8 | 23,7 | 22,4 | 1,03 | 4,1 |
| 4100 | 53 | 48,6 | 2,35 | 17,1 | 44,9 | 42,6 | 1,98 | 12,7 | 36,6 | 36,6 | 1,61 | 8,8 | 19,4 | 24,1 | 0,84 | 2,8 | |
| 3000 | 43,3 | 53,1 | 1,92 | 11,7 | 36,7 | 46,5 | 1,62 | 8,7 | 30 | 39,8 | 1,32 | 6,1 | 15,9 | 25,8 | 0,69 | 2 | |
| 15 | 5700 | 60,4 | 46,6 | 2,68 | 21,9 | 50,2 | 41,3 | 2,22 | 15,7 | 40 | 35,9 | 1,76 | 10,3 | 18,4 | 24,6 | 0,8 | 2,6 |
| 4100 | 49,2 | 50,8 | 2,18 | 14,9 | 41 | 44,8 | 1,81 | 10,7 | 32,7 | 38,8 | 1,44 | 7,1 | 15,1 | 26 | 0,66 | 1,8 | |
| 3000 | 40,2 | 55 | 1,78 | 10,2 | 33,6 | 48,4 | 1,48 | 7,4 | 26,8 | 41,6 | 1,18 | 4,9 | 12,4 | 27,3 | 0,54 | 1,2 | |
| 20 | 5700 | 55,6 | 49,1 | 2,47 | 18,8 | 45,4 | 43,8 | 2 | 13 | 35 | 38,3 | 15,4 | 8,1 | 12,8 | 26,7 | 0,56 | 1,3 |
| 4100 | 45,3 | 53 | 2,01 | 12,8 | 37,1 | 47 | 1,64 | 8,9 | 28,7 | 40,9 | 1,26 | 5,6 | 10,4 | 27,5 | 0,45 | 0,9 | |
| 3000 | 37,1 | 56,9 | 1,64 | 8,8 | 30,4 | 50,2 | 1,34 | 6,1 | 23,6 | 43,4 | 1,04 | 3,9 | 8,3 | 28,2 | 0,36 | 0,6 | |
Технические параметры при разных скоростях вращения вентилятора
Исходные условия при измерении уровня шума: объем помещения 1500 м³, измерение производилось на расстоянии 5 м.
VOLCANO VR3
| Скорость вращения вентилятора | - | III | II | I |
| Производительность вентилятора | м³/час | 5700 | 4100 | 3000 |
| Уровень шума на расстоянии 5 м | дБ (А) | 57 | 51 | 45 |
| Мощность электродвигателя | Вт | 410 | 320 | 245 |
| Максимальная дальность горизонтальной струи воздуха | м | 25 | 22 | 17 |
| Максимальна дальність вертикального струменя повітря | м | 12 | 9 | 7 |
- Ціна: 20 439 ₴
