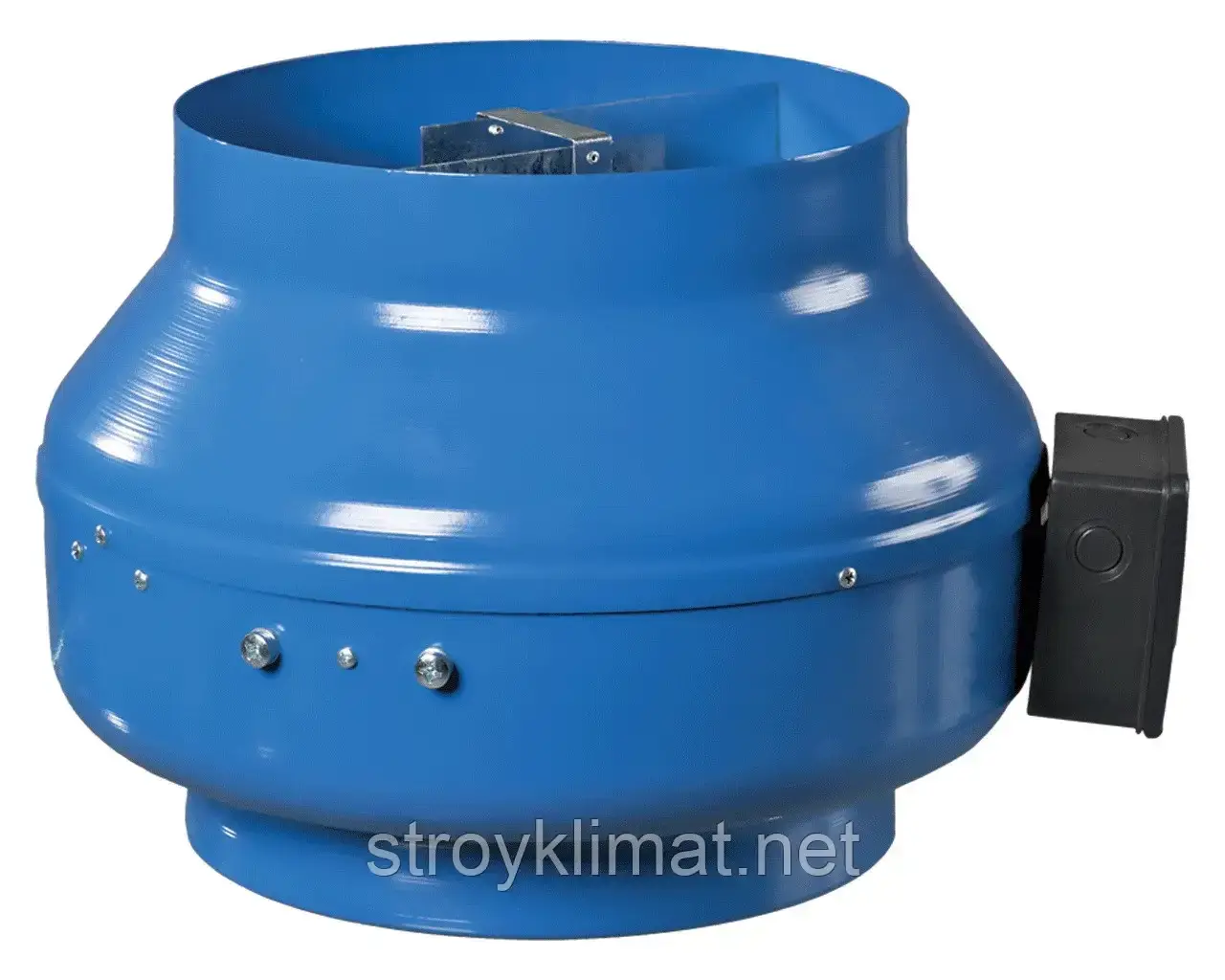

Вентилятор Вентс ВКМС 200

Опис

Вентс ВКМС 200 являє собою канальний вентилятор підвищеної продуктивності — 1100 м³/ч. Використовується в системах припливно-витяжної вентиляції, де потрібне переміщення повітря з температурою від -25 °C до +55 °C. Захищений металевий корпус і клас захисту електродвигуна дають змогу використовувати вентилятор для зовнішнього монтажу.

Технічні характеристики

Габаритні розміри

Діаграма

Конструкція

Корпус вентилятора Вентс ВКМС 200 виготовлений зі сталі з полімерним покриттям.

Двигун

Однофазні двигуни із зовнішнім ротором обладнані відцентровим робочим колесом із загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких типорозмірів доступна версія двигуна з потужнішими характеристиками (ВКМС).

Двигуни забезпечені підшипниками кочення для забезпечення більшого терміну експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи та низького рівня шуму, під час збирання кожна турбіна проходить динамічне балансування. Клас захисту двигуна IP 44.

Регулювання швидкості

Плавне або ступеневе регулювання і відбувається за допомогою тиристора або автотрансформатора. До одного регульованого пристрою можуть під'єднуватися відразу по кілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Можливе використання регулятора швидкості (постачається окремо) РС-1-300

Монтаж

Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять до комплекту постачання. Подавання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне під'єднання та встановлення мають виконуватися відповідно до інструкції й електричної схеми, зазначеної на клемній коробці.

Приклад монтажу
