Вентилятор Вентс ВКМ 400

Опис

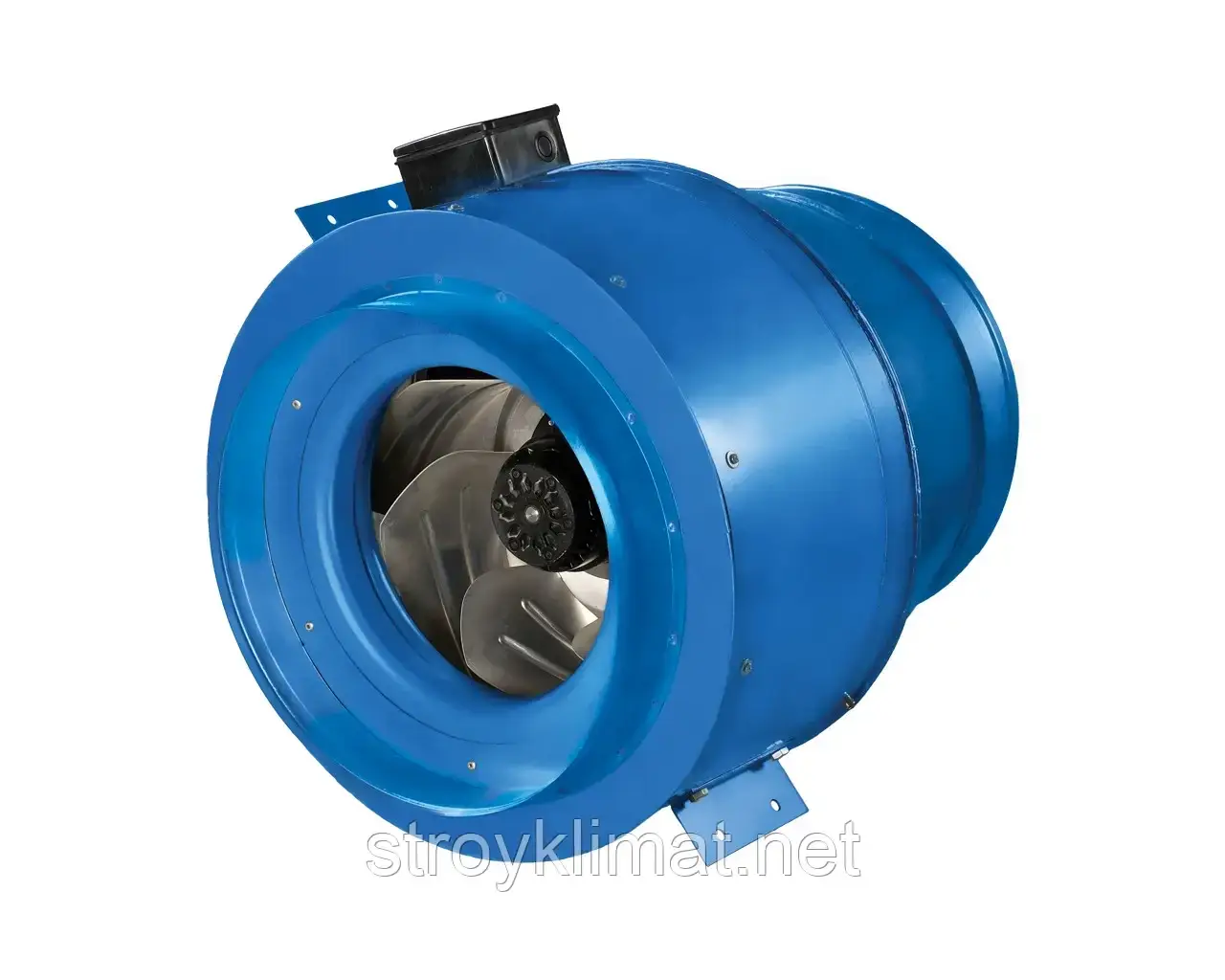

Вентилятор Вентс ВКМ 400 є круглим канальним відцентровим вентилятором з максимальною продуктивністю 3050 м³/год Призначений для використання в системах припливної або витяжної вентиляції для переміщення повітря з температурою від -40°С до +80°С. Вентилятор можна використовувати для зовнішнього монтажу.

Технічні характеристики

Габаритні розміри

Діаграма

Конструкція

Корпус вентилятора Вентс ВКМ 400 виготовлений із сталі з полімерним покриттям.

Двигун

Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудовану теплову захист з автоматичним перезапуском.

Двигуни забезпечені підшипниками кочення для забезпечення більшого терміну експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму, при складанні, кожна турбіна проходить динамічне балансування. Клас захисту двигуна IP 44.

Регулювання швидкості

Плавне або ступеневе регулювання і здійснюватися з допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одразу по кілька вентиляторів, за умови що загальна потужність та робочий струм не будуть перевищувати номінальні параметри регулятора.

Можливе використання регулятора швидкості (поставляється окремо) РС-1-300

Монтаж

Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект поставки. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися відповідно до інструкції та електричної схемою, зазначеної на клемної коробки.

Приклад монтажу
