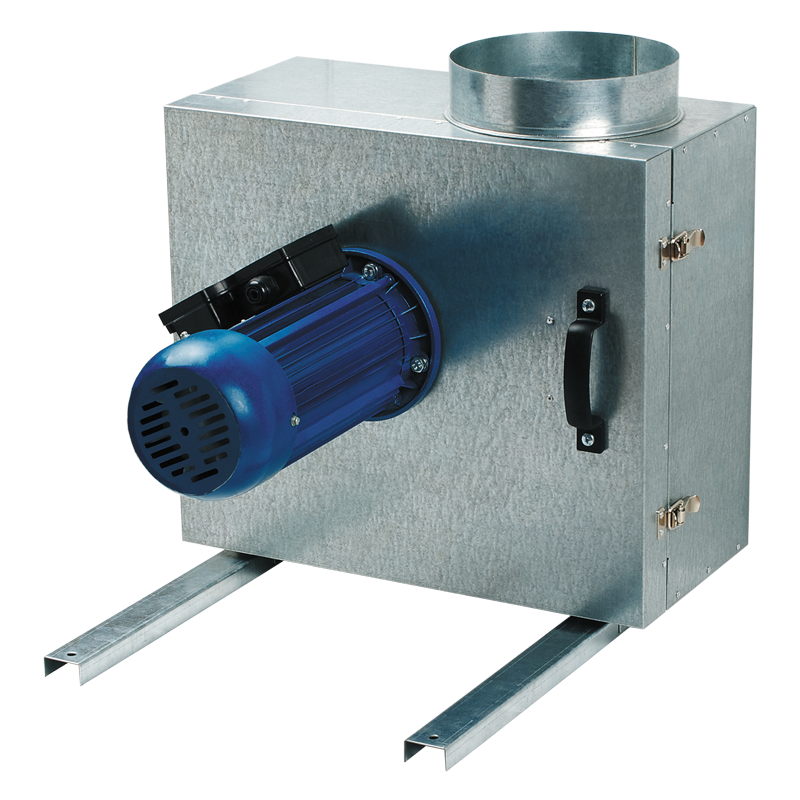

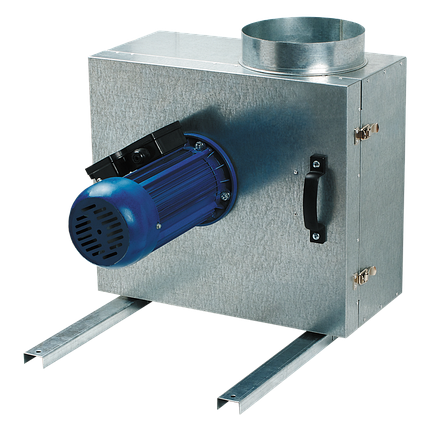

Кухонний вентилятор Вентс КСК 200 4Д

Опис

Кухонний вентилятор Вентс КСК 200 4Д призначений для видалення гарячого повітря, який містить жир (температуру до 100 °C) з витяжних систем вентиляції кухні ресторанів, столових та інших подібних приміщень. Вентилятор зручно обслуговувати, передбачений відкидний на шартонах блок двигуна-крильчатка для швидкого та зручного чищення. Цей вентилятор обладнаний трифазним двигуном.

Технічні характеристики

Габаритні розміри

Діаграма

Конструкція

Для ізоляції від шуму та втрат тепла корпус вентилятора Вентс КСК 200 4Д виготовлений з оцинкованої сталі з використанням мінеральної вати завтовшки 50 мм. Для зручності сервісного обслуговування та миття вентилятора передбачений блок двигун-крильчатка, що відкривається на шарнірах.

Для герметичного з'єднання з повітроводами на фланцях вентилятора передбачене гумове ущільнення. Монтажна рама виготовлена з віброгасниками.

Двигун

У вентиляторі використовується однофазний (модель Е) або трифазний двигун (модель Д) з короткозамкнутим ротором і сталева високопродуктивна відцентрова крильчатка з вперед загнутими лопатками. Двигун не вимагає обслуговування й обладнаний вбудованими термоконтактами з виводами для під'єднання до зовнішнього пристрою захисту від перегрівання. Клас обмотки ізоляції двигуна F. Тип захисту IP 54.

Регулювання швидкості

Дає змогу використовувати плавне або ступеневе регулювання продуктивності вентилятора. Для цього необхідно використовувати частотний регулятор або автотрансформатор. Допускається до одного регулювального пристрою під'єднувати кілька вентиляторів, за умови, що загальна споживана потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Для цієї моделі підходить регулятор Вентс РСА5Д-3,5-Т (купується окремо).

Монтаж

Вентилятор кухонний призначений для з'єднання з круглими повітропроводами. Кріплення вентилятора на стіну здійснюється за допомогою кронштейнів. Під'єднання до електричної мережі відбувається за допомогою клемної коробки, встановленої на електродвигуні. Довжину електричного кабелю необхідно вибирати з запасом, з урахуванням відкидання блока двигун крильчатка. Перед і за вентилятором рекомендується встановити гнучкі вставки. Під час встановлення вентилятора необхідно забезпечити прямий зону повітроводу завдовжки не менш ніж один діаметр повітроводу з боку входу та не менш ніж три діаметри з боку виходу повітря.
